?L250-3105070-B和2150KS-3105070型閥門總成
用途與特征:
250-3105070-B和2150KS-3105070型閥門總成是我公司為陜西重型汽車有限公司重載越野車開發(fā)生產的液壓閥門，用于備胎架的升降控制。該閥結構緊湊，體積小，重量輕，質量可靠，安裝使用方便。其中，250-3105070-B型閥門總成設置有安全閥。
工作原理及圖形符號：
閥門總成通常安裝在備胎架附近位置，P口與轉向助力泵出油口連接，A口與轉向器進油口連接，B口與備胎架油缸（柱塞缸）油口連接。該閥處于原始位置時，P口與A口接通，轉向泵輸出的液壓油從P口到A口進入轉向器，滿足轉向需要；當備胎架需要下降時，將車輛停靠在安全位置，用工具（扳手等）將閥芯順時針旋轉90°，P口與A口、B口斷開，備胎架在自重的作用下緩慢下降至地面，備胎架油缸的液壓油從B口到A口進入轉向器后流回油箱（轉向器油路為“H”型機能）；當需要備胎架提升時，用工具（如扳手）將閥芯順時針方向再旋轉90°，P口與A口斷開，與B口接通，轉向助力泵輸出的液壓油從P口經B口進入油箱，備胎架將向上提升至設置位置。用機構鎖定備胎架后，用工具（如扳手）將閥芯旋轉至原始位置。
|
|
|
|
|
標記位置Ⅰ（接轉向器）
|
標記位置Ⅱ（備胎下降）
|
標記位置Ⅲ（備胎上升）
|
技術參數：
公稱通徑：Ф 10 mm
P口、A口工作壓力：13 Mpa
安全閥調定壓力：8 Mpa（B口工作壓力）
外形安裝聯(lián)接尺寸：
|
|
|

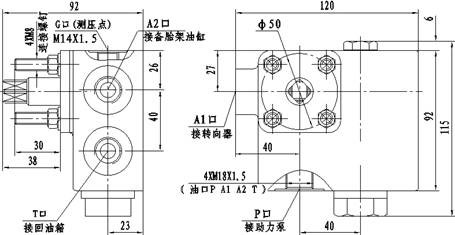

2150KS-3105070型閥門總成外形安裝聯(lián)接尺寸圖
|
|
|
|

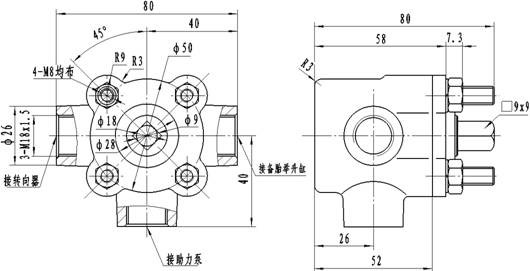

250-3105070-B型閥門總成外形安裝聯(lián)接尺寸圖
|
